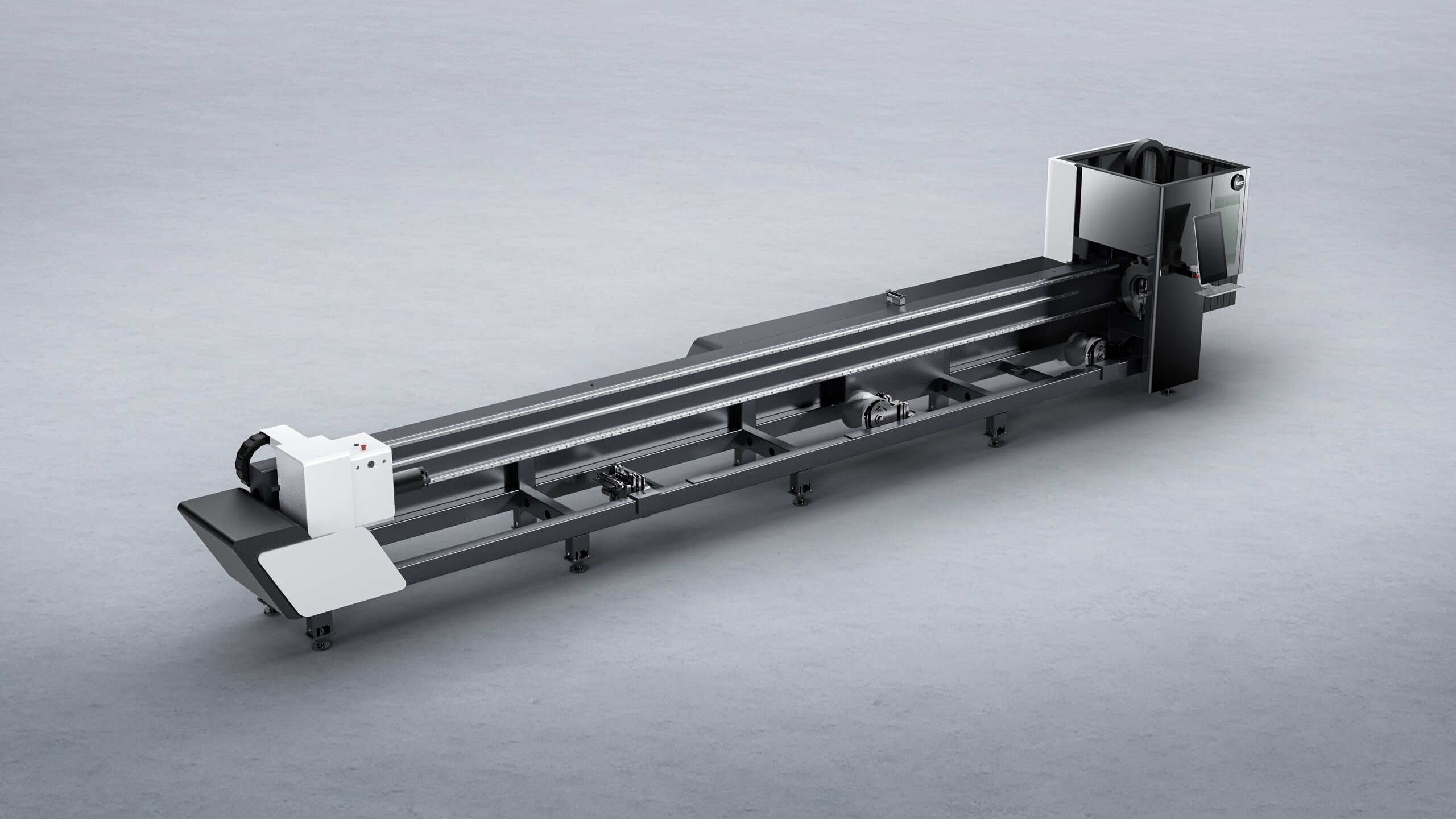

Bodor K – helppokäyttöinen putkilaserleikkauskone

Bodor K on metalliputkien ja profiilien työstöön suunniteltu kuitulaserleikkauskone. Sen toimintoihin kuuluvat nopeat istukat, kahden sekunnin puristusvaste, lyhyt jäännöspala ja tuotannon käynnistäminen yhdellä painalluksella. K-sarjaan on saatavana valinnaisia lastaus- ja purkuratkaisuja, joiden avulla kone voidaan sovittaa erilaisiin tuotantotarpeisiin.

Bodor K lyhyesti

Ominaisuus

Bodorin ilmoittama tieto

Konetyyppi

Putkilaserleikkauskone

Suurin materiaalin syöttönopeus

100 m/min

Istukan suurin pyörimisnopeus

150 r/min

Nopein puristusvaste

2 s

Lyhin jäännöspala

45 mm erityisleuoilla

Automaattinen lastaus

Saatavana valinnaisena

Automaattinen purku

Saatavana valinnaisena

Metalliputkien ja profiilien laserleikkaukseen

Bodor K voidaan leikata ja työstää erityyppisiä metalliputkia monimuotoisiksi kappaleiksi. Kone on suunniteltu helpottamaan putkien laserleikkausta ja madaltamaan koneen käytön aloittamisen kynnystä. Työkappaleen ohjelmointimalli voidaan luoda automaattisesti syöttämällä tarvittavat tiedot järjestelmään. Keskitys, reunantunnistus, leikkaus ja purku voidaan tämän jälkeen suorittaa muutamalla valinnalla.

Nopeat istukat ja materiaalinsyöttö

K-sarjan suurin materiaalin syöttönopeus on Bodorin tuotesivun mukaan 100 metriä minuutissa ja istukan suurin pyörimisnopeus 150 kierrosta minuutissa. Koneessa käytetään suorituskykyisiä väyläohjattuja servomoottoreita. Kokonaisuus on suunniteltu tukemaan nopeaa materiaalinkäsittelyä ja putkien tehokasta laserleikkausta.

Puristus jopa kahdessa sekunnissa

Pneumaattisten istukoiden rakenne perustuu sylinterin suoraan työntöliikkeeseen. Bodorin mukaan istukka voi puristaa työkappaleen paikalleen nopeimmillaan kahdessa sekunnissa. Istukoiden rakenne on suunniteltu myös helpottamaan niiden purkamista ja kunnossapitoa.

Lyhyt jäännöspala parantaa materiaalin hyödyntämistä

Istukan väistöön perustuva rakenne mahdollistaa lyhyen turvaetäisyyden leikkauksen aikana. Bodorin ilmoittama lyhin jäännöspala on 45 millimetriä, kun koneessa käytetään tiettyihin puristuskohtiin tarkoitettuja erityisleukoja. Lyhyt jäännöspala auttaa hyödyntämään putkimateriaalia tehokkaasti ja vähentämään tuotannossa syntyvää materiaalijäännösa.

Vahvistettu runkorakenne

Bodor K:ssa käytetään kolmannen sukupolven hitsattua tappiliitosrakenteista koneen runkoa. Bodorin laboratorioanalyysin mukaan rakenteen:

• jäykkyys on kasvanut 28 prosenttia
• rakenteellinen lujuus on kasvanut 22 prosenttia

Tiedot perustuvat Bodorin omaan laboratorioanalyysiin.

Valinnaiset lastausratkaisut

Bodor K voidaan varustaa tuotantotarpeen mukaan K-Trans- tai K-Loader-lastauslaitteella.

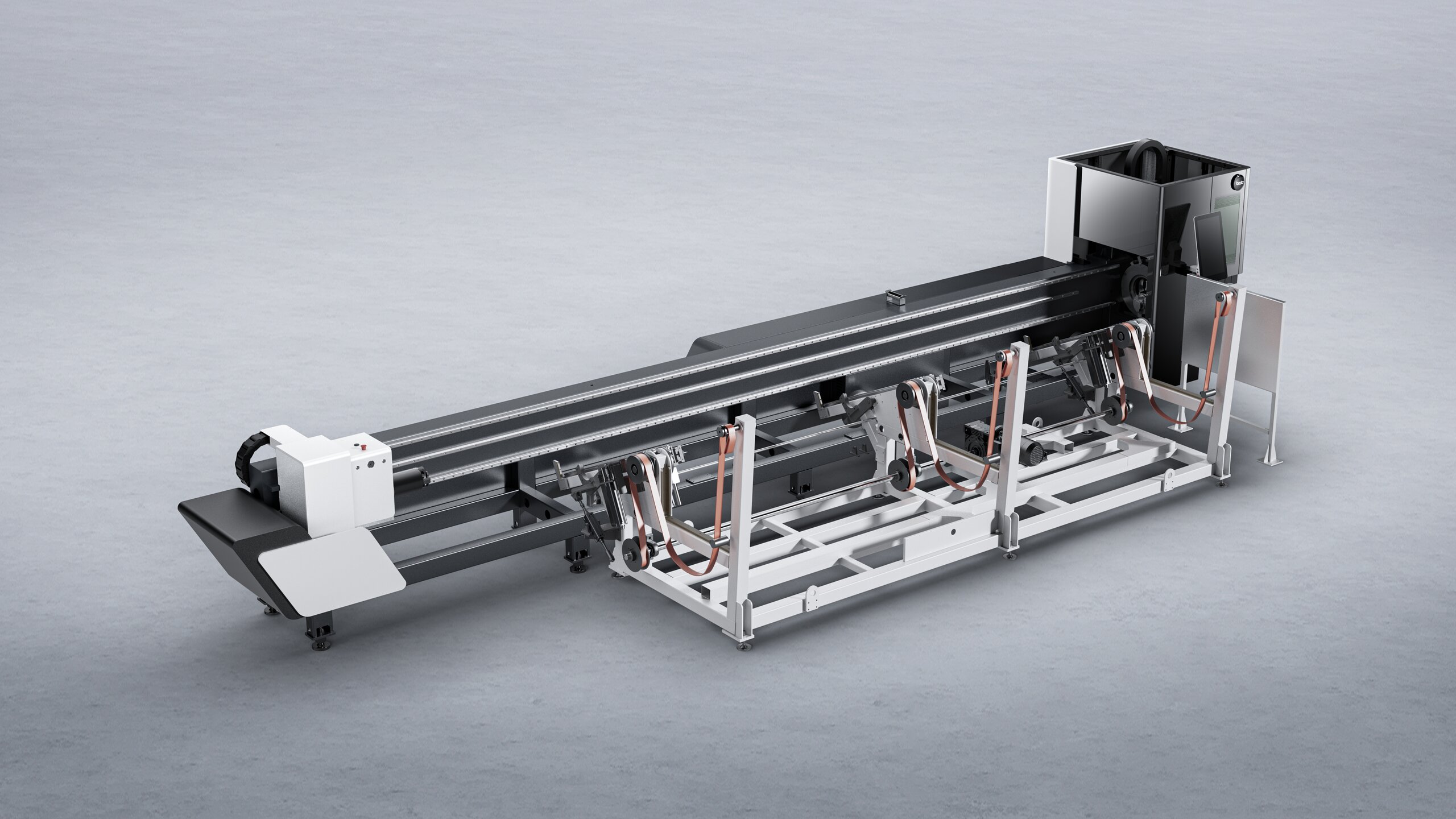

K-Trans-automaattinen lastaus

K-Trans syöttää koneelle automaattisesti:

• pyöreitä putkia
• neliöputkia
• suorakulmaisia putkia
• ovaaliputkia.

Laite mahdollistaa putkien toistuvan automaattisen lastauksen.

K-Loader-apulastaus

K-Loader soveltuu seuraavien materiaalien lastaukseen:

• pyöreät putket
• neliöputket
• suorakulmaiset putket
• ovaaliputket
• U-profiilit
• I-palkit

Lastausratkaisu valitaan käsiteltävien materiaalien ja halutun automaatioasteen perusteella.

Valinnaiset purkuratkaisut

Bodor K:hon on saatavana automaattinen tai vakiomallinen purkuteline.

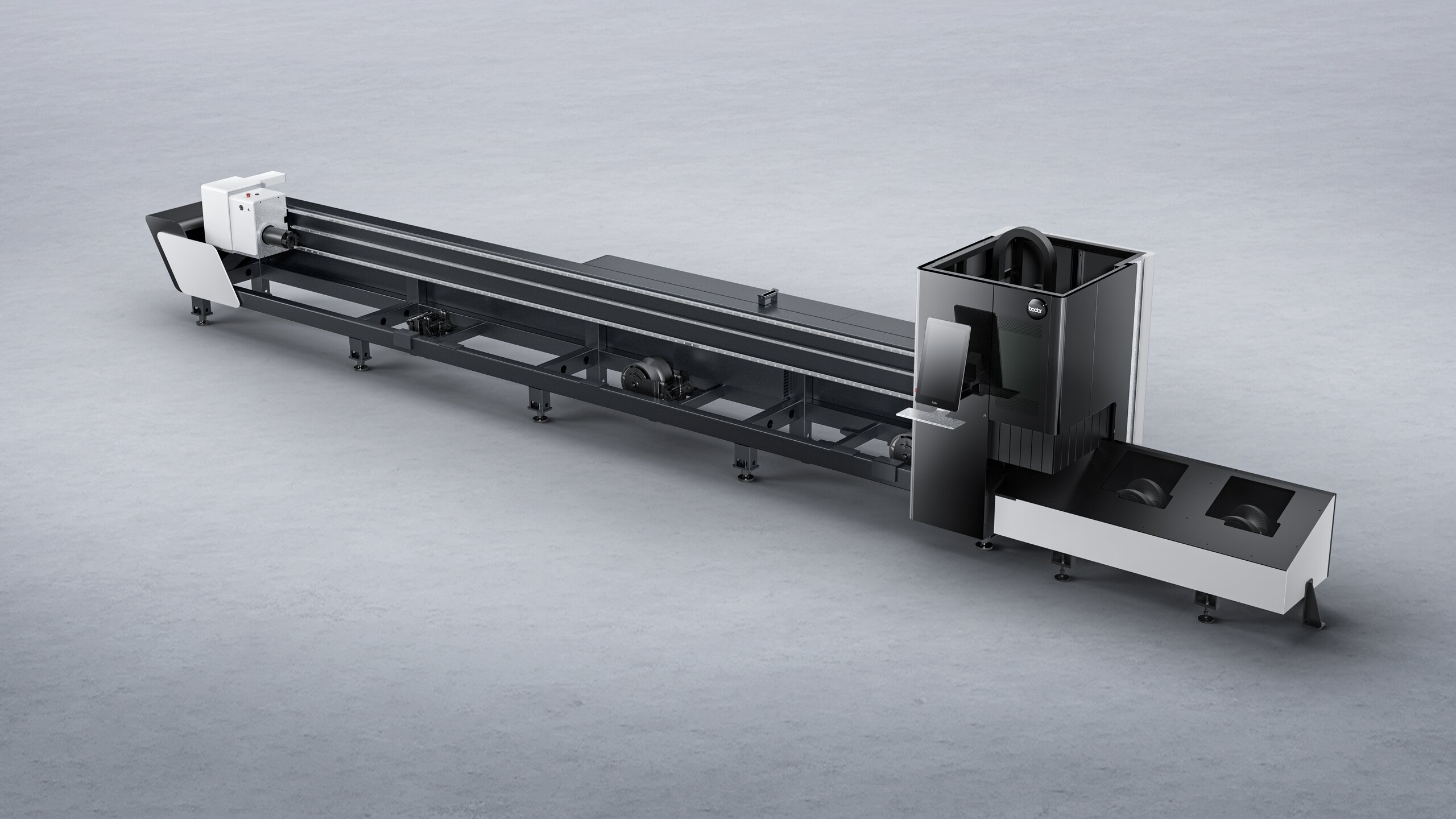

Automaattinen purkuteline

Automaattinen purkuteline on tarkoitettu pitkien putkien työstöön. Se rajoittaa putken heilahtelua tuetulla pituusalueella ja tukee leikkaustarkkuutta sekä purkamisen toimintavarmuutta.

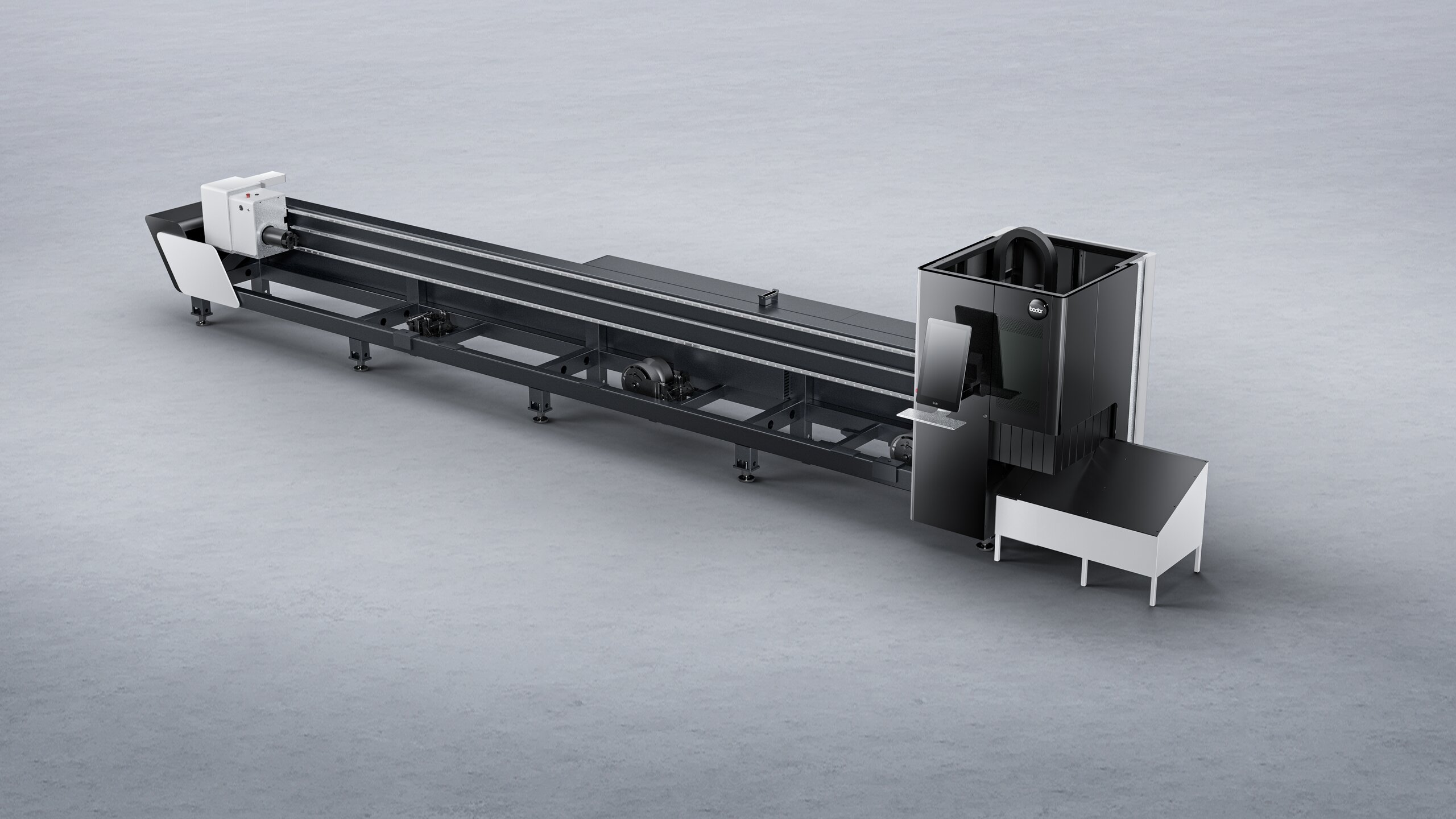

Vakiomallinen purkuteline

Vakiomallinen purkuteline mahdollistaa pitkien työkappaleiden purkamisen yksinkertaisella rakenteella.

Bodor⁺ -palvelualusta

Bodor K:ssa hyödynnetään Bodor⁺ -alustaa. Bodor kuvaa sitä laserleikkaukseen tarkoitettuna teollisen esineiden internetin eli IoT vuorovaikutus- ja palvelualustana.

Kenelle Bodor K soveltuu?

Bodor K on vaihtoehto tuotantoon, jossa tarvitaan helppokäyttöistä konetta metalliputkien ja profiilien laserleikkaukseen. Valinnaisten lastaus- ja purkulaitteiden avulla kokonaisuus voidaan mukauttaa käsiteltäville materiaaleille ja tavoitellulle automaatioasteelle. Koneen soveltuvuus varmistetaan käsiteltävien putkien muotojen, mittojen, materiaalien ja tuotantomäärien perusteella.

Lataa Bodor K -esite (pdf)

FAQ – Usein kysytyt kysymykset Bodor K -sarjasta

Mihin Bodor K -sarja on tarkoitettu?

Bodor K on helppokäyttöiseen metalliputkien ja profiilien laserleikkaukseen suunniteltu putkilasersarja. Työkappaleen ohjelmointimalli voidaan muodostaa syötettyjen mittojen perusteella, minkä jälkeen keskitys, reunan tunnistus, leikkaus ja purku hoituvat muutamalla valinnalla.

Miten Bodor K vähentää putkimateriaalin jäännöstä?

Istukoiden väistöön perustuva rakenne mahdollistaa lyhyen loppujäännöspalan. Näin putkesta voidaan käyttää suurempi osa leikattaviin kappaleisiin ja materiaalikustannuksia voidaan pienentää. Tietyt kiinnitysasennot edellyttävät erityisiä istukan leukoja.

Voidaanko Bodor K automatisoida?

Kyllä. K-sarjaan on saatavana automaattisia ja avustavia latausratkaisuja. K-Trans käsittelee pyöreitä, neliönmuotoisia, suorakaiteen muotoisia ja ovaaleja putkia. K-Loader Pro soveltuu niiden lisäksi myös U-profiilien ja I-palkkien lataamiseen.



Kysy lisää Bodor K -sarjasta

Kerro meille käsiteltävien putkien ja profiilien muodot, mitat ja materiaalit sekä tuotannolta vaadittava kapasiteetti ja automaatioaste. Näiden tietojen perusteella voimme selvittää, vastaako Bodor K tuotantosi tarpeita ja millainen laitekokoonpano olisi tarkoitukseen sopiva.
